螺旋板式換熱器

螺旋板式換熱器

產品概述/Product overview
螺旋板式換熱器是一種高效換熱器設備,適用汽—汽、汽—液、液—液,對液傳熱。它適用于化字、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式及可拆式(Ⅱ型,Ⅲ型)螺旋板式換熱器。

工作原理

螺旋板換熱器分可拆分和不可拆分螺旋板換熱器。

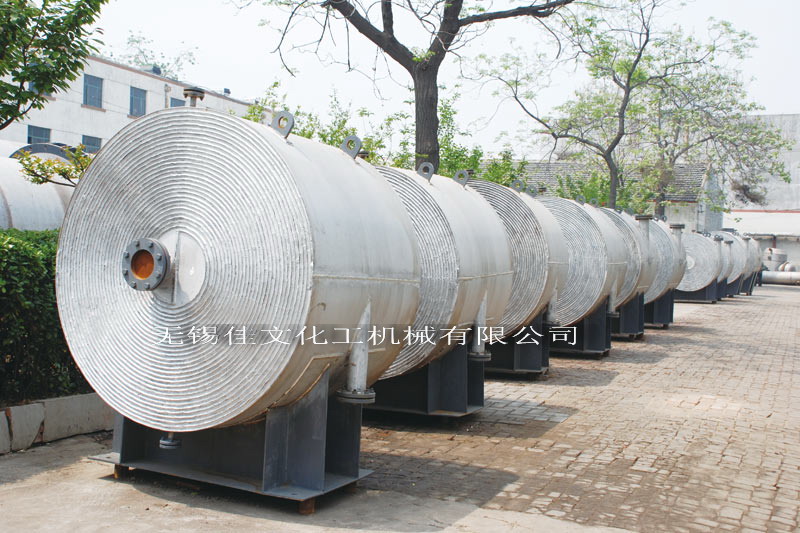

不可拆式螺旋板換熱器的結構比較簡單,螺旋通道的兩端全部焊死。

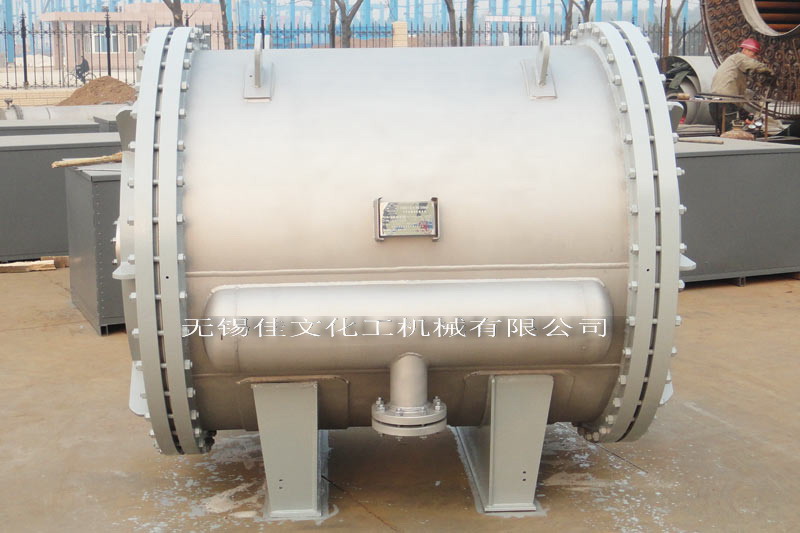

可拆式螺旋板換熱器除螺旋通道兩端的密封結構以外,其他與不可拆式完全相同。為達到機械清洗的目的,可拆式螺旋通道,一端敞開,用平板蓋和墊片密封,以防止流體漏到大氣中或同一通道內的流體短路。

設備規格及主要參數

螺旋板換熱器特點:

①傳熱效能好。彎曲的螺旋通道和定距柱,有利于增強流體的湍流狀態通道內流體阻力小,可提高設計流速,有助于提高傳熱系數。對于水-水換熱,傳熱系數可達1.8~3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。

②有自清洗作用。單通道內的流體通過通道內雜質沉積處時,流速會相對提高,容易把雜質沖掉。

③不可拆式結構的密封性能好,適用于劇毒、易燃、易爆或貴重流體的換熱。④相鄰通道內的流體呈純逆流方式流動,可得到 大的對數平均溫差,有利于小溫差傳熱,適用于回收低溫位熱能。

⑤結構較緊湊單位設備體積內的傳熱面積可達150。

⑥由于螺旋通道本身的彈性自由膨脹,溫差應力小。

⑦價格低廉。相同換熱面積下,螺旋折流板換熱器的體積比傳統弓形折流板換熱器1/3,所需原材料費用降低。

螺旋板換熱器 大的缺點是檢修困難,如發生內圈螺旋板破裂,便會使整臺設備報廢。



公稱換熱面積m2 通道間距mm 計算
換熱面積
m2
流 速
1m/ces時
處理量m3/h
接管公稱直徑 型 號 重量(kg)
I 6B型 I 16B型
1 6 1.0 3.89 40 I 6,I 16B1-0.2/300-6 44 50
2 6 2.1 3.89 40 I 6,I 16B2-0.2/400-6 78 85
4 6 4.4 8.2 50 I 6,I 16B4-0.4/400-6 131 135
10 4.5 17.3 80 I 6,I 16B4-0.5/450-10 129 133
10 4.8 13.7 70 I 6,I 16B4-0.4/500-10 161 205
8 6 7.3 8.21 50 I 6,I 16B8-0.4/500-6 212 215
10 7.85 17.3 80 I 6,I 16B8-0.5/550-10 235 273
10 7.3 20.90 80 I 6,I 16B8-0.6/500-10 237 275
10 6 11.1 8.21 50 I 6,I 16B10-0.4/600-6 295 355
10 11.5 17.3 80 I 6,I 16B10-0.5/650-10 315 405
10 11.2 20.90 80 I 6,I 16B10-0.6/600-10 305 395
15 6 16.9 12.54 70 I 6,I 16B15-0.6/600-6 415 490
10 14.72 17.3 80 I 6,I 16B15-0.5/760-10 405 575
10 15.0 28.1 80 I 6,I 16B15-0.8/600-10 400 570
14 15.6 39.3 100 I 6,I 16B15-0.8/700-14 505 680
20 6 21.7 8.21 50 I 6,I 16B20-0.4/800-6 540 710
10 21.0 20.90 80 I 6,I 16B20-0.6/800-10 555 735
14 20.9 39.30 100 I 6,I 16B20-0.8/800-14 660 830
25 10 26.6 29.90 80 I 6,I 16B25-0.6/900-10 610 950
14 26.9 39.20 100 I 6,I 16B25-0.8/900-14 720 1060
30 10 28.2 28.10 100 I 6,I 16B30-0.8/800-14 750 1180
14 32.2 39.20 100 I 6,I 16B30-0.8/1000-14 980 1370
40 10 45.4 35.30 100 I 6,I 16B40-1.0/900-10 1130 1515
14 40.2 19.4 125 I 6,I 16B40-1.0/1000-14 1200 1630
50 10 53.9 35.3 100 I 6,I 16B50-1.0/1000-14 1360 1755
60 10 61.05 35.3 100 I 6,I 16B60-1.0/1100-10 1920 2112
14 60.08 49.40 125 I 6,I 16B60-1.0/1200-14 2000 2200
80 10 81.83 35.3 100 I 6,I 16B80-1.0/1200-10 2560 2816
14 80.9 49.40 125 I 6,I 16B80-1.0/1400-14 2667 1934
100 10 101.9 35.3 100 I 6,I 16B100-1.0/1300-10 3200 3520
14 100.06 49.40 125 I 6,I 16B100-1.0/1500-14 3333 3666
120 10 115.5 35.3 100 I 6,I 16B120-1.0/1500-10 3870 4257
14 119.0 49.40 125 I 6,I 16B120-1.0/1700-14 4020 4422
130 14 128.80 49.4 125 I 6,I 16B130-1.0/1750-14 4241 4665
18 129.09 63.5 150 I 6,I 16B130-1.0/1967-18 4462 4908
150 14 148.1 49.4 125 I 6,I 16B150-1.0/1890-14 4702 5172
18 148.2 63.5 150 I 6,I 16B150-1.0/2010-18 4962 5458
?
